B101BA-PCIe

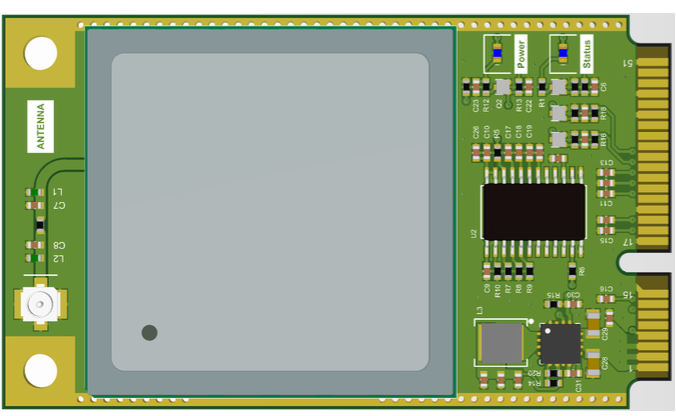

B101BA-PCIe, Mini PCIe form faktöründe tasarlanmış, Telit LE910C1-EUX tabanlı bir 4G/LTE modem kartıdır. qSlot ekosistemi içinde düşünülmesinin nedeni, hücresel haberleşmeyi ana karttan ayırıp daha kontrollü, tekrar kullanılabilir ve servis edilebilir bir modül haline getirmektir. Özellikle saha cihazlarında modem entegrasyonu çoğu zaman yalnızca veri hattını bağlamaktan ibaret değildir; güç mimarisi, seviye dönüşümü, SIM hattı, RF tasarımı ve ilk açılış davranışı da işin kritik parçasıdır. B101BA-PCIe bu yükü tek kart üzerinde toplar.

Ne Tür Bir Kart?​

Bu kart, host sisteme hücresel bağlantı eklemek için kullanılan bir haberleşme alt kartıdır. Modem çekirdeği olarak Telit LE910C1-EUX kullanır; host tarafına ise modemin ihtiyaç duyduğu besleme ve arayüz katmanlarını düzenli bir şekilde sunar. Böylece ana kart tasarımında doğrudan modem entegrasyonu yapmak yerine, aynı haberleşme bloğunu farklı ürünlerde tekrar kullanmak mümkün olur.

Kartın tasarım yaklaşımı; modem tarafını “çalıştırması zor bir bileşen” olmaktan çıkarıp, ürün ailesi boyunca yönetilebilen bir alt sistem haline getirmektir. Bu, hem prototip aşamasında hız kazandırır hem de seri üretim ve servis süreçlerinde daha öngörülebilir bir davranış sağlar.

PCIe Adı Neyi Anlatıyor?​

B101BA-PCIe’deki “PCIe” ifadesi, elektriksel PCIe protokolünü değil, fiziksel form faktörünü anlatır. Kart; Mini PCIe’nin mekanik yerleşim, boyut ve konektör disiplininden yararlanır. Ancak veri yolu tarafında bir PCIe lane kullanmaz; yani bu kart, klasik anlamda bir PCIe çevre birimi gibi enumerate olmaz ve PCIe üzerinden haberleşmez.

Bu ayrım özellikle önemlidir: burada tercih edilen şey, yaygın ve sağlam bir mekanik standardı kullanırken haberleşmeyi IoT cihazları için daha sade bir modelde tutmaktır. Ana host arayüzü UART olarak düşünülmüştür. USB hattı ise nihai ürün konektörü olarak dışarı alınmış bir port değil, gerektiğinde erişilecek debug/test point yapısındadır.

Teknik Çerçeve​

B101BA-PCIe’nin asıl değeri, yalnızca modemi taşımak değil; modem etrafındaki kritik donanım katmanlarını düzgün şekilde paketlemesidir.

• Modem çekirdeği: Telit LE910C1-EUX
• Modem beslemesi: Modem için ayrı ve kontrollü 3.8V rail
• Seviye uyumu: Host ve modem tarafı arasında 1.8V / 3.3V seviye dönüşümü
• Abone kimlik altyapısı: SIM arayüzü ve ilgili sinyaller
• RF tarafı: Anten/RF bağlantı mimarisi
• Host arayüzü: Esas olarak UART tabanlı entegrasyon, debug amaçlı USB erişimi

Bu yapı sayesinde host kart, hassas modem güç gereksinimlerini ve lojik seviye ayrıntılarını tekrar tekrar çözmek zorunda kalmaz. Özellikle farklı MCU ya da SoC aileleriyle çalışan sistemlerde, 1.8V ve 3.3V dünyaları arasında temiz bir sınır çizmek ciddi tasarım rahatlığı sağlar.

Neden Önemli?​

Sahada çalışan bir cihaz için hücresel haberleşme, kağıt üstünde göründüğünden daha zahmetlidir. Modem açılış akımı, doğru güç sıralaması, yanlış yönden besleme riskleri, SIM erişimi, RF yönlendirmesi ve debug imkanı gibi konular ihmal edildiğinde sorunlar genellikle laboratuvarda değil, sahada ortaya çıkar. B101BA-PCIe bu riskleri ana karttan uzaklaştırarak daha modüler bir mimari kurar.

Bu yaklaşım birkaç açıdan fayda sağlar:

• ana kartı sadeleştirir,
• haberleşme katmanını ürünler arasında yeniden kullanılabilir hale getirir,
• prototipten üretime geçişte belirsizliği azaltır,
• servis ve arıza ayıklama süreçlerini kolaylaştırır.

Kısacası kart, “4G modem eklemek” işini tek seferlik bir entegrasyon çabası olmaktan çıkarıp, yönetilebilir bir platform bileşenine dönüştürür.

Kullanım Bağlamı​

B101BA-PCIe tek bir sektöre özel değildir. Uzaktan veri toplama, endüstriyel izleme, enerji/sayaç uygulamaları, tarım IoT, saha sensörleri ve servis erişimi gereken gömülü sistemler gibi birçok senaryoda mantıklı bir yapı taşıdır. Özellikle ana kartı sık revize edilen ama haberleşme katmanını sabit tutmak istenen ürünlerde değer kazanır.

Aynı kartı farklı host tasarımlarında kullanabilmek, yalnızca donanım tekrarını azaltmaz; yazılım, test ve bakım süreçlerinde de ortak bir referans oluşturur. Bu da ekiplerin her projede modem etrafındaki aynı problemleri yeniden çözmesini engeller.

Entegrasyon Mantığı​

Host tarafa entegrasyonda temel düşünce, modemi “yalnızca bağlanan bir parça” gibi değil, kontrollü şekilde sıralanan bir alt sistem gibi ele almaktır. Tipik akış; önce modem beslemesinin kontrollü şekilde devreye alınması, ardından I/O tarafının güvenli biçimde hazır hale getirilmesi, sonrasında modem açma prosedürünün uygulanması ve en sonunda UART üzerinden haberleşmeye geçilmesidir.

Bu sıra iki yaygın problemi azaltır:

1. back-power nedeniyle modemin istenmeyen yollardan beslenmesi,
2. açılışta belirsiz veya kararsız durumların oluşması.

Kart üzerindeki USB erişimi ise ürün içi ana veri yolu olarak değil, geliştirme ve teşhis süreçlerinde faydalı olacak bir debug kanalı olarak düşünülmelidir.
