B182AA

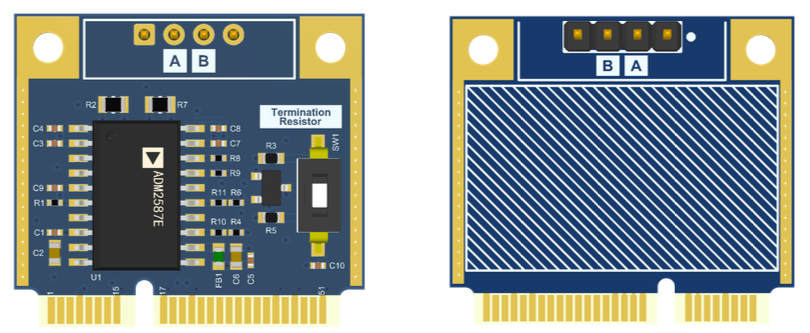

B182AA-PCIe, PCIe form faktöründe tasarlanmış bir RS485 iletişim modülüdür.

Ürüne Genel Bakış​

B182AA-PCIe, saha haberleşmesi gereken sistemlerde RS485 katmanını ana karttan ayırarak entegrasyonu sadeleştirmek amacıyla tasarlanmıştır. Modül, qSlot mekanik yaklaşımıyla farklı ürünlerde yeniden kullanılabilir bir haberleşme bloğu sunar ve proje ekiplerinin aynı haberleşme altyapısını farklı donanımlara daha hızlı taşımasına yardımcı olur.

Nasıl Çalışır?​

B182AA-PCIe, 3V3 besleme hattı ile enerjilendirilir ve işlemci tarafına 3V3 seviye UART hattı üzerinden bağlanır. Modülün varsayılan çalışma durumu veri dinleme (receive) modudur; bu durumda RS485 hattından gelen veri UART_RX üzerinden işlemciye aktarılır.

RS485 hattına veri göndermek gerektiğinde COMM_EN pini HIGH seviyeye çekilerek sürücü tarafı etkinleştirilir ve UART_TX üzerinden gelen veri RS485 hattına iletilir. İletim tamamlandığında hattın tekrar dinleme moduna alınması için COMM_EN pini LOW seviyesine indirilir.

Bu kontrol akışı, half-duplex RS485 iletişimde aynı hat üzerinde alma ve gönderme yönlerinin çakışmadan yönetilmesini sağlar.

Teknik Özellikler​

B182AA-PCIe, qSlot uyumlu PCIe form faktöründe bir RS485 haberleşme modülüdür ve iletişim topolojisi half-duplex olarak kurgulanmıştır. Modülde ana haberleşme entegresi olarak Analog Devices ADM2587E kullanılır; bu entegre RS485 sürücü/alıcı fonksiyonunu ve izolasyon katmanını tek pakette sunarak saha tarafındaki gürültü ve toprak potansiyeli farklarına karşı daha kararlı iletişim sağlar.

Modülün lojik tarafı 3V3 hatlarından beslenir, UART haberleşmesi UART_RX ve UART_TX üzerinden taşınır, hat etkinleştirme kontrolü COMM_EN hattı ile yapılır.

RS485 fiziksel hatları RS485_A/RS485_B ve RS485_Y/RS485_Z ağları üzerinden dış dünyaya çıkarılır. Dış hat korumasında SM712 (600W, 2 kanallı TVS/ESD) kullanılır; bu yapı ESD ve ani gerilim darbelerine karşı transceiver hattını korur. Modül, 500 kbps iletişim hızını hedefler ve 15 kV ESD dayanım seviyesine göre tasarlanır.

Pinout Diyagramı​

qSlot pin kullanım detayları. B182AA modülü aşağıda belirli iletişim hatlarını kullanmaktadır.

Kart Üzeri Ayarlar ve Göstergeler​

Kart üzerinde RS485 sonlandırma direncini aktif/pasif yapmak için bir DIP anahtar bulunur. Bu anahtar açık konuma alındığında hat sonlandırması devreye girer, kapalı konuma alındığında sonlandırma devreden çıkar. Modül RS485 hattının başında veya sonunda konumlanıyorsa DIP anahtar üzerinden sonlandırma direnci aktif edilmelidir. Modül hat başı ya da hat sonu değilse, yani hattın orta noktasında bir düğüm olarak çalışıyorsa sonlandırma direnci mutlaka kapatılmalıdır; aksi durumda hat empedansı bozulur ve iletişim kalitesi düşebilir.
