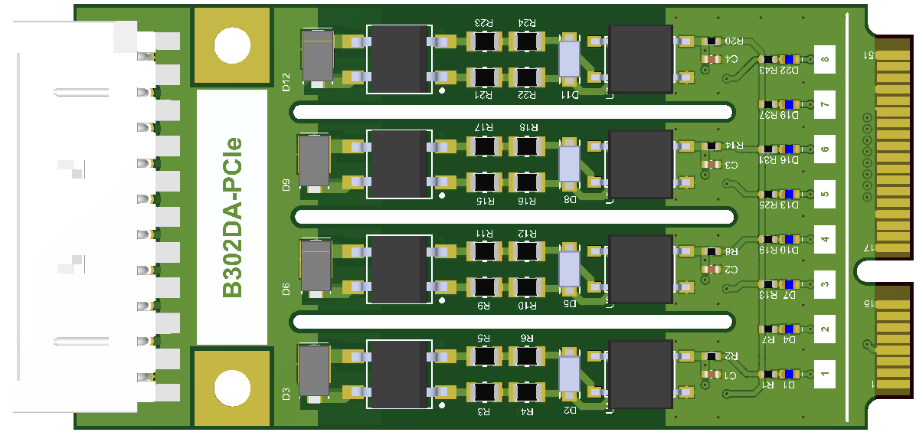

B302DA-PCIe: 8 Kanal AC→TTL Algılama Modülü

B302DA Block Diagram
Modül Amacı

Saha tarafındaki 85–265 VAC (faz-nötr) girişler için var/yok algılama yapar ve sonucu 3.3 V TTL seviyesinde host sisteme iletir. Mini PCIe form faktörü mekanik/elektrik arayüz olarak kullanılır; PCIe diferansiyel veri çiftleri bu tasarımda kullanılmaz.

Mimari Özeti

Her kanal; AC giriş koşullandırma (seri empedans ve doğrultma), optik izolasyon (opto LED/fototransistör) ve TTL çıkış sürücüsünden oluşur. HV ve LV domain’leri PCB üzerinde creepage/clearance kurallarıyla fiziksel olarak ayrılır.

AC Giriş ve Eşikleme

AC hat, seri empedans ağı ve köprü doğrultma (tam dalga) üzerinden opto LED’e kontrollü akım sağlar. LED akımı eşik üzerine çıktığında karşı tarafta fototransistör iletime geçer. Endüstriyel uygulamalarda 1–3 mA LED akımı aralığı güç ve EMC dengesi açısından uygundur.

Yanıp‑Sönme Önleme

Doğrultulmuş yarım dalga akım, çıkışta titreme yaratabilir. Bu modülde TTL sürücü katında ~20–50 ms aralığında RC integrasyon uygulanarak titreşimsiz bir var/yok raporu üretilir.

TTL Çıkış Katı

Opto fototransistör çıkışı LV tarafında 3.3 V TTL aktif LOW olarak sürülür (AC var → LOW, AC yok → HIGH). Uygulama gereğine göre push‑pull veya open‑drain + pull‑up tercih edilebilir. Giriş eşiği ve akım, host GPIO karakteristiğine göre ayarlanmalıdır.

Çıkış Polaritesi

Bu tasarımda aktif LOW = AC var, HIGH = AC yok eşlemesi kullanılır. Gerektiğinde taşıyıcı yazılımında tersleme uygulanabilir.

EMC ve Güvenlik

  • Creepage/Clearance ≥ 6 mm: HV/LV ayrımı ve keep‑out bölgeleri korunur.
  • Akım Sınırlama: 265 VAC tepe değerinde dahi opto LED akımı güvenli sınırlamadadır; seri empedans güç sınıfı en kötü durumda kendini koruyacak şekilde seçilir.
  • RC/Snubber: Hat transiyentleri ve HF parazitler için girişte RC/snubber; LV tarafında ortak mod gürültü için ferrit boncuk önerilir.
Elektrik Güvenliği

Modül yüksek gerilim ile çalışır. Kurulum ve servis yalnızca yetkin personel tarafından yapılmalıdır. Besleme kesmeden değişiklik yapmayın; HV/LV ayırımına sadık kalın.

qSlot Arayüzü

qSlot standardı bu tasarımda güç ve GPIO taşıyıcı arayüzdür. 8× TTL çıkış doğrudan qSlot üzerindeki DIO/GPIO hatlarına eşlenir; 3.3 V, GND ve kontrol hatları (örn. PWR_EN/COMM_EN) taşıyıcı ile birlikte çalışır. qSlot yalnızca mekanik olarak PCIe Mini Card formunu kullanır; PCIe diferansiyel çiftleri kullanılmaz. Hat kuralları TTL/CMOS seviyeler için optimize edilir.

qSlot Referansı

Standart ve pin haritası için bkz: Qslot – Modüler Endüstriyel Slot

İndirilebilir Kaynaklar

Tüm tasarım ve üretim kaynaklarına Github B302DA linki üzerinden ulaşılabilir.

Bu kütüphane, gerçek sahada kullanılan projelerden gelen ihtiyaçlara göre sürekli gelişen bir açık kaynak projedir. Kullanıcı geri bildirimleri, yeni fonksiyonların eklenmesi ve mevcut yapının iyileştirilmesi açısından kritik öneme sahiptir.

Bu kütüphaneyi hem kişisel hem de ticari projelerinde özgürce kullanabilirsin. Herhangi bir lisans kısıtı uygulanmamaktadır; amacım, bu kütüphanenin mümkün olduğunca fazla gerçek dünya projesinde yer almasıdır. Özel bir entegrasyon ihtiyacın, ticari bir planın veya teknik bir sorunun varsa bana e‑posta üzerinden her zaman ulaşabilirsin: akkoyun@me.com Geri bildirimlerini veya kullanım senaryolarını paylaşman, projeyi geliştirmem açısından büyük katkı sağlar.
