B403BA-PCIe

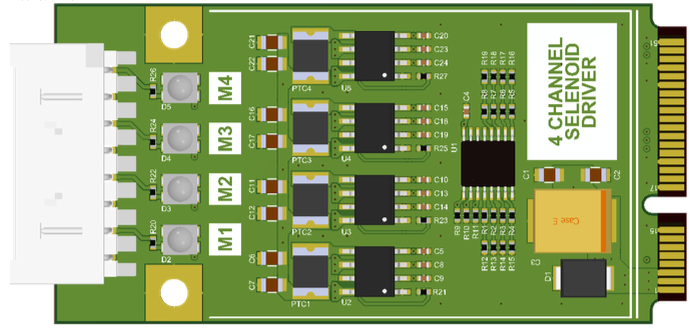

B403BA-PCIe, endüstriyel ve tarımsal kullanım için tasarlanmış PCIe form faktöründe (mekanik olarak) bir sürücü modülüdür. Bir kart üzerinde dört bağımsız H-bridge mimarisi barındırarak hem selenoid valflerin aç/kapa sürümünü hem de küçük DC motorların ileri/geri kontrolünü gerçekleştirebilir. Modül, ana karta PCIe konektörü üzerinden; veri yolu olarak I2C kullanır. Tasarım, uzun süreli saha koşullarında elektriksel koruma, teşhis kolaylığı ve ölçeklenebilirliği hedefleyerek hazırlanmıştır.
PCIe Boyutlarında
Bu modül fiziksel olarak PCIe kart ve konektör standardını benimser; ancak elektriksel protokol olarak PCIe yerine özelleştirilmiş iletişim yapısı özelliklerini taşır. Bu yaklaşım, mevcut sistemlerde PCIe yuvalarının mekanik avantajlarından faydalanırken cihazlar arası haberleşmeyi basit ve yaygın bir standart üzerinden sürdürme olanağı sağlar. Güç ve toprak hatları PCIe konektöründen tahsis edilir; veri hatları ise I2C yapısındadır. Birden fazla modül aynı veri yolu üzerinde farklı adreslerle çalıştırılabilir, bu nedenle adres planlaması kurulum aşamasında belirlenmelidir.
Bu tasarımda PCIe'nin elektriksel/katman protokolü kullanılmaz. Mekanik form faktörü üzerinden I2C sinyalleri taşınır. Ana kartınızda I2C hat tahsisini doğru gerçekleştirdiğinizden ve hat uzunluğu/empedans gibi faktörleri saha koşullarına göre doğruladığınızdan emin olun.

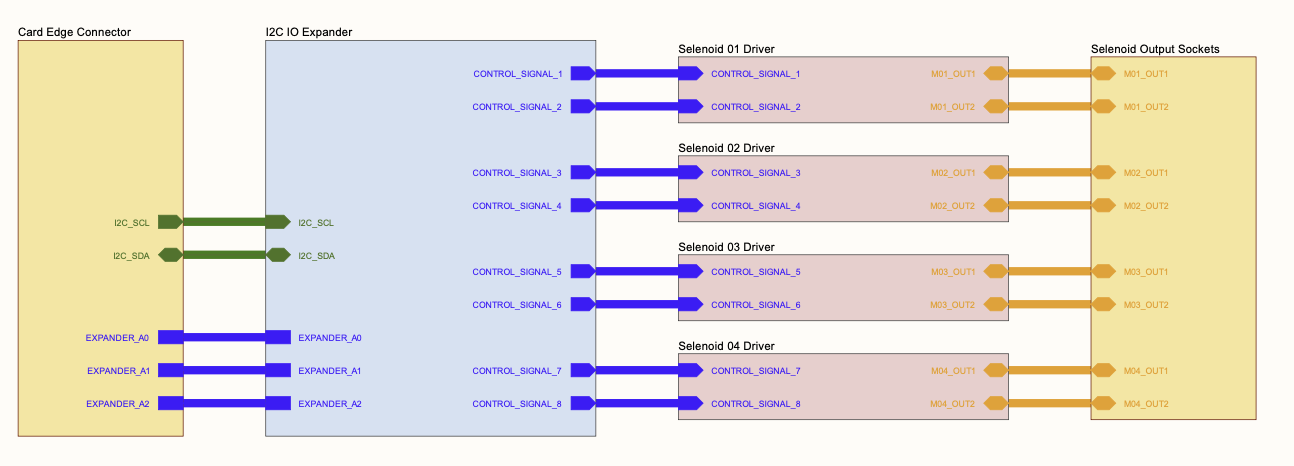

Kanal Mimarisi ve H-Bridge Davranışı
Her bir kanal bağımsız bir H-bridge katmanından oluşur. Selenoid uygulamalarında bu, bobinin enerjilendirilmesi ve de-enerjizasyonunun kontrollü biçimde yapılmasına olanak tanır; motor uygulamalarında ise iki yönlü sürüş (ileri/geri) sağlanır. Kanallar birbirinden elektriksel olarak ayrılmıştır; bu izolasyon, tek kanallı arızalarda yayılmayı sınırlar ve sahada müdahaleyi kolaylaştırır. Modülün dört çıkış hattı, yüklerin karakteristiğine bağlı olarak uygun akım sınırları dahilinde çalıştırılmalı ve kablolama hataları önlenmelidir.
LED Geri Bildirimi
Her kanal üzerinde iki renkli durum gösterimi uygulanır: açma sırasında yeşil LED aktif olur, kapama sırasında kırmızı LED yanar. Bu davranış, sahada operatörün kanal durumunu görsel olarak izlemesini sağlar; devre doğrulama, kablolama kontrolleri ve adım adım test senaryoları bu geri bildirim sayesinde hızlanır. LED mantığı, yazılım komutlarıyla tetiklenen sürüş durumlarını gerçek zamanlı izlemeye olanak tanıyarak arıza analizi süresini kısaltır.
- Yeşil LED: Kanal açma (enerjilendirme/aktif sürüm) işlemi sırasında yanar.
- Kırmızı LED: Kanal kapama (de-enerjize/disable) işlemi sırasında yanar.
Koruma Mimarisi
Her kanal çıkışında PTC sigorta konumlandırılır. PTC elemanları aşırı akım veya kısa devre hallerinde akımı sınırlayarak hem modülü hem de yükü korur; sıcaklıkla beraber direnç artışı sayesinde akım geçici olarak düşürülür ve anomali giderildiğinde hat tekrar nominal duruma döner. Giriş tarafında ise voltaj koruma katmanı bulunur; ters polarite ve uygunsuz giriş gerilimlerine karşı donanımsal koruma uygulanır. Bu sayede saha kablolama hataları, anlık dalgalanmalar ve yanlış besleme gibi senaryolarda cihazın zarar görmesi önlenir.
I2C Adresleme
Modül, I2C üzerinden kontrol edilir ve adres konfigürasyonu kart dışından yapılabilir. Jumper veya DIP anahtar ile 7-bit adres seçimi sahada hızlı yapılandırmaya olanak tanır; birden fazla modül aynı veri yolunda çalıştırılacaksa adres çakışmalarını önlemek için kurulumda net bir adres planı çıkarılmalıdır. Yazılım tarafında kanal başına ENABLE/DISABLE ve motor sürüşünde DIRECTION gibi temel komutlar kullanılır. PWM ile hız veya enerji profili kontrolü, üst yazılım ve donanım sürücüsü desteğine bağlı alandır; uygulama gereksinimlerine göre eklenebilir.
Entegrasyon ve Saha Kullanımı
PCIe form faktörü, mekanik montajı ve modül değişimini kolaylaştırır; sistem kartınızda tahsis edilen I2C hatları ile haberleşme basit ve deterministik kalır. Kurulum sırasında güç hatları, toprak referansı ve I2C hatlarının uçtan uca sürekliliği doğrulanmalı; kablo uzunlukları, hat empedansı ve saha parazitleri göz önüne alınmalıdır. İlk devreye alma sürecinde her kanal için aç/kapa testi, LED geri bildirimi takibi ve PTC davranışının izlenmesi önerilir; gerektiğinde yük karakteristiğine uygun akım sınırları ve koruma elemanlarıyla konfigürasyon güncellenmelidir.
Uygulama Perspektifi
Selenoid valf kontrolünde zon bazlı sulama ve akış yönetimi gibi uygulamalar doğrudan desteklenir; dört bağımsız kanal sayesinde paralel veya ardışık kontrol senaryoları kurgulanabilir. Küçük DC motor sürüşünde ileri/geri yön seçimi ve basit hız profilleri üst yazılım ile birleştirilerek elde edilir. Endüstriyel otomasyon tarafında, birden çok modülü aynı I2C veri yoluna adresleyerek giriş/çıkış mimarisini ölçeklemek mümkündür; bu mimari, bakım ve genişletmeyi sahada basitleştirir.
Tüm tasarım ve üretim kaynaklarına Github B403BA linki üzerinden ulaşılabilir.
Bu kütüphane, gerçek sahada kullanılan projelerden gelen ihtiyaçlara göre sürekli gelişen bir açık kaynak projedir. Kullanıcı geri bildirimleri, yeni fonksiyonların eklenmesi ve mevcut yapının iyileştirilmesi açısından kritik öneme sahiptir.
Bu kütüphaneyi hem kişisel hem de ticari projelerinde özgürce kullanabilirsin. Herhangi bir lisans kısıtı uygulanmamaktadır; amacım, bu kütüphanenin mümkün olduğunca fazla gerçek dünya projesinde yer almasıdır. Özel bir entegrasyon ihtiyacın, ticari bir planın veya teknik bir sorunun varsa bana e‑posta üzerinden her zaman ulaşabilirsin: akkoyun@me.com Geri bildirimlerini veya kullanım senaryolarını paylaşman, projeyi geliştirmem açısından büyük katkı sağlar.
