Çoklu Enerji Kalibrasyonu: Meatest M133C ve Cinga
Bir enerji izleme cihazı üretip sahaya sürdüğünüzde, "bu cihaz doğru ölçüyor mu?" sorusu kaçınılmaz olarak karşınıza çıkar. Doğrulama için elimizdeki araç Meatest M133C. Geçen ay 10 Cinga cihazını sahaya çıkarmadan önce bunların tamamını bu kalibratörle doğrulamak zorundaydık. Süreci Cinga üzerinden otomatik hale getirdik; ne yaptık, nasıl çalıştı, burada anlatıyorum.
M133C Nedir, Neden Tercih Ettik?
Meatest, Çek Cumhuriyeti merkezli bir ölçüm aleti üreticisi. M133C, şirketin üç fazlı güç ve enerji kalibratörü; yani hem voltaj hem akım hem de güç sinyali üretebilen, aynı zamanda bu değerleri bağımsız olarak ölçebilen bir referans kaynak.
Bizim için belirleyici olan üç özellik şunlardı:
AC voltajda ±120 ppm yıllık doğruluk, 0,01° faz açısı hassasiyeti ve her fazı bağımsız olarak kontrol edebilme imkânı. Cinga sınıf 1 doğruluk hedefiyle çalışıyor, bu nedenle kalibrasyon referansımızın en az 4 kat daha iyi olması gerekiyordu. M133C bu kriteri rahatlıkla karşılıyor.
Ayrıca cihazın 15 Hz'den 1000 Hz'e kadar desteklediği frekans aralığı, harmonik içeren şebeke koşullarını simüle etmemizi sağlıyor.
Teknik Özellikler
| Parametre | Kapasite | Doğruluk (yıllık) |
|---|---|---|
| DC Voltaj | 3 × 1 – 280 V | ±150 ppm |
| AC Voltaj | 3 × 1 – 600 V, 15–1000 Hz | ±120 ppm |
| DC Akım | 3 × 5 mA – 30 A | ±175 ppm |
| AC Akım | 3 × 5 mA – 30 A, 15–1000 Hz | ±175 ppm |
| AC Güç / Enerji | 3 × 5 mW – 18 kW | ±370 ppm |
| Faz Açısı | — | ±0,01° |
Güç ölçümünde ±370 ppm görünce "bu yüksek değil mi?" diye sorabilirsiniz. 18 kW kapasitede bu değer 6,66 W'lık mutlak bir hata anlamına geliyor; sınıf 0,05 bir referans için tamamen kabul edilebilir.
Cihaz ayrıca 5,5 haneli entegre multimetre içeriyor, yani ek bir ölçüm aleti bağlamaya gerek kalmıyor. Üç kablolu sayaçlar için yüzen akım çıkışları da var; bu, topraklama kökenli hataları ortadan kaldırıyor.
Güç faktörü düştükçe faz açısı hatası aktif güç hesabında orantısız büyük bir sapma yaratır.
Faz açısı doğruluğunun pratikte ne anlama geldiğine bakalım: cos φ = 0,5'lik bir yükte, faz açısındaki 0,1°'lik hata aktif güç ölçümünde yaklaşık %0,3 sapma yaratır. Tarım tesislerinde pompalar ve sulama motorları nedeniyle güç faktörü genellikle düşük olduğundan, faz açısı hassasiyeti bizim için kritik.
Case Study: 10 Cinga Cihazını Otomatik Kalibre Etmek
Birkaç hafta önce sahaya çıkacak 10 Cinga cihazımız vardı. Her birinin kalibrasyon profilini oluşturmamız gerekiyordu; yani ölçüm zincirindeki kazanım ve offset hatalarını tespit edip Cinga'nın kalibrasyon servisine işlemek.
Bunu manuel yapmak mümkündü elbette: M133C'den bilinen bir sinyal ver, cihazın ölçtüğü değeri oku, farkı hesapla, not et, sıradaki cihaza geç. Ama 10 cihaz için bu süreç, her cihazda onlarca ölçüm noktasıyla bir gün alırdı. Daha da önemlisi, insan hatası ihtimali cabası.
Bunun yerine süreci Cinga üzerinden otomasyona bağladık.

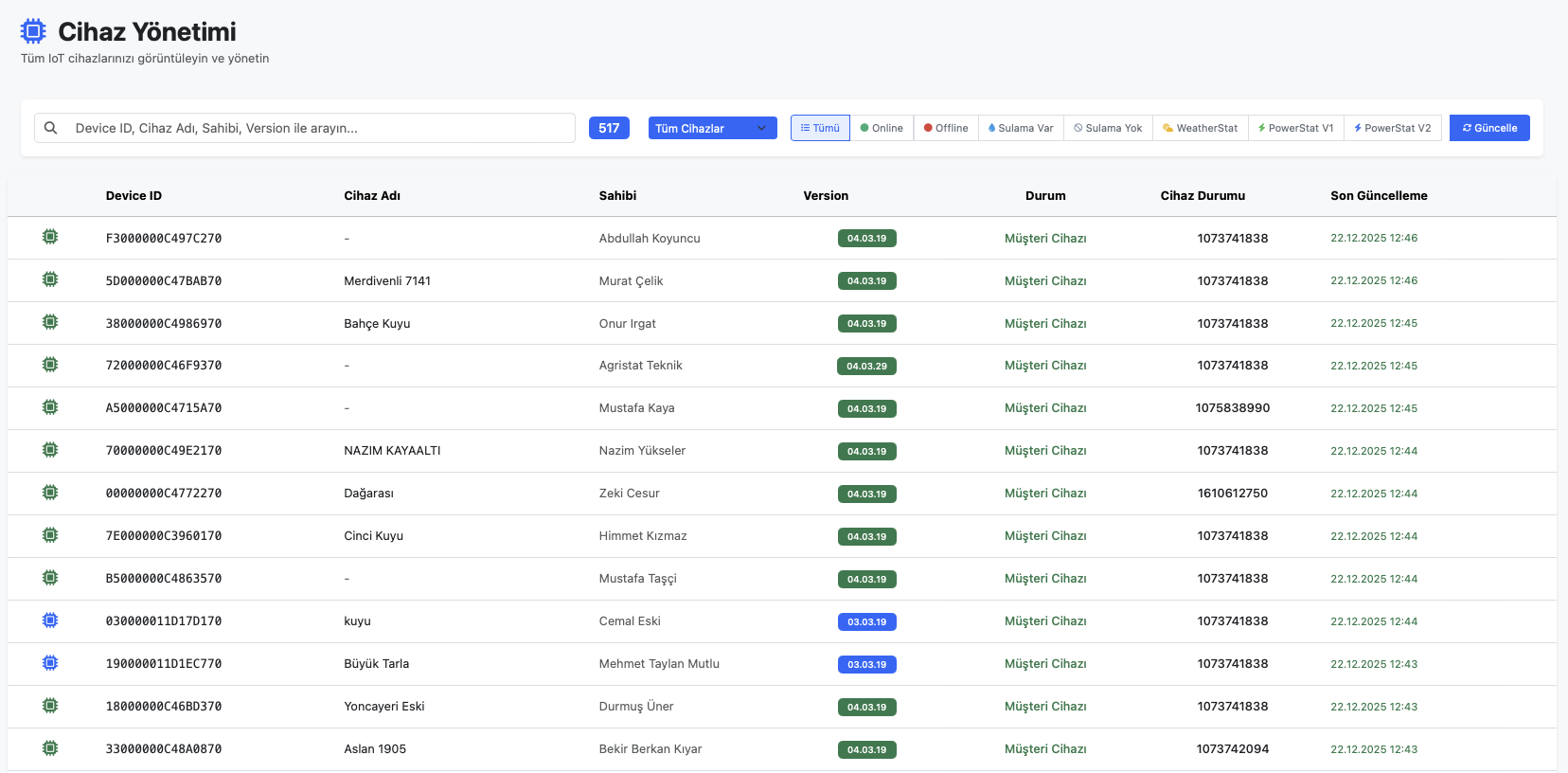

Cinga'nın kalibrasyon yönetim ekranında her cihazın durumu ve ölçüm sapması anlık izleniyor.
Süreç Nasıl İşledi?
Fiziksel kurulum standart: M133C'nin çıkışlarına Cinga bağlanıyor, cihaz şebekeye değil bu referans kaynağa bakıyor. Ama yazılım tarafında işler daha ilginç.
Cinga'nın kalibrasyon servisi, M133C'nin IEEE 488 / USB arayüzü üzerinden aldığı anlık referans değerlerini biliyor. Aynı anda Cinga'ın ölçtüğü değerleri Cinga ingest servisi üzerinden gerçek zamanlı alıyor. İkisini karşılaştırarak her kanal için kazanım ve offset katsayısını hesaplıyor.
Adım adım şöyle işledi:
- İlk cihaz M133C'ye bağlandı, Cinga'dan kalibrasyon görevi başlatıldı.
- Sistem otomatik olarak 12 farklı çalışma noktasından geçti: %10, %25, %50, %75 ve %100 yük, farklı güç faktörleri.
- Her noktada M133C referansı ile Cinga okuması karşılaştırıldı, sapma kaydedildi.
- Hesaplanan katsayılar Cinga'nın kalibrasyon profiline yazıldı; bu profil o cihazın device ID'siyle ilişkilendirildi.
- Görev tamamlandı, Cinga sıradaki cihazı işaretledi.
Operatörün tek yaptığı: cihazı fiziksel olarak değiştirip Cinga'ya "hazır" demek. Geri kalanını sistem halletti.
10 cihazın tamamı yaklaşık 3,5 saatte bitti. Her birinin kalibrasyon raporu Cinga'da arşivlendi ve cihazların saha performansıyla geriye dönük karşılaştırılabilir hale geldi.
Kalibrasyon tamamlanan Cinga cihazları sahaya çıkmadan önce pano montajına giriyor.
Ne Öğrendik?
10 cihaz arasında ölçüm sapmaları birbirinden farklıydı. En iyi cihaz referans değerden yalnızca %0,08 sapıyordu; en kötüsü %0,41. Hepsi sınıf 1 toleransı içinde kalıyor ama profiller olmadan bu farkı bilmiyor olurduk.
Sahada bir cihazın sapması yavaş yavaş artarsa — kötü bir trafo, ısınma, PCB yorulması — Cinga şimdiki okumaları kuruluş sırasındaki kalibrasyon değeriyle karşılaştırarak bunu tespit edebilecek. Bu, bakım öncesi uyarı için önemli bir veri noktası.
Kalibrasyon Olmadan Doğruluk İddiası Yapılamaz
Bir enerji izleme sistemi satıyorsanız ya da geliştiriyorsanız, "cihazımız sınıf 1 doğrulukta" diyebilmenin tek yolu bunu ölçmüş olmaktan geçiyor. Datasheet'e güvenmek yetmez; üretimden üretime, partiden partiye sapma olur.
M133C bu sürecin referans tarafını karşılıyor. Cinga da kalibrasyon verilerini sistem içinde yaşatıyor; sadece bir sayı değil, her cihazın ölçüm geçmişinin bir parçası olarak.
Kalibrasyon altyapısı kurmak ek bir maliyet gibi görünüyor başta. Ama yanlış kalibre edilmiş 10 cihazın sahada veri kirliliği yaratmasının maliyetiyle karşılaştırınca tablo değişiyor.
Kaynaklar
- Meatest M133C Ürün Sayfası
- IEC 62053-22: Electricity metering equipment — Static meters for AC active energy (classes 0.1S and 0.2S)
- IEC 61000-4-15: Electromagnetic compatibility — Flickermeter specification and design
