Revizyon Bilgisi

Bu teknik doküman B107AA R6 için hazırlanmış olup yeni yapılacak olan tasarımlara kaynak niteliğindedir.

Enerji Analizörü Akım Trafosu ve Filtrasyon

B107AA R6 enerji analizörü gerilim bölücü

Bu sayfa, B107AA‑R6 enerji analizöründe akım ölçümü için kullanılan akım trafosu (CT) girişini ve analog şartlandırma/filtrasyon katmanını tanımlar. Temel hedef; seçilen CT (CST1005) ile 50/60 Hz akımı, ölçüm entegresinin güvenli giriş aralığına ölçekleyip faz hatasını düşük tutmaktır.

Not: Bu doküman, CST1005’in tipik parametrelerine göre hazırlanmış bir taslak olup nihai değerler datasheet’e göre netleştirilecektir (sargı oranı NN, nominal akım IP,nomI_{\text{P,nom}}, lineerlik aralığı, önerilen yük vb.).

Tasarım Hedefleri

  • Doğruluk: CT lineer aralıkta, burden üzerinde düşük tolerans ve sıcaklık sürüklenmesi
  • Faz hatası kontrolü: Güç hesabında (PF düşükken) faz kaymasını minimize eden RC ayarı
  • Güvenlik: CT sekonderinin açık devre riskine karşı koruma topolojisi
  • EMI/Transient: AFE girişine giden hattın yüksek frekans bileşenlerine karşı sönümlenmesi

Giriş Topolojisi (Özet)

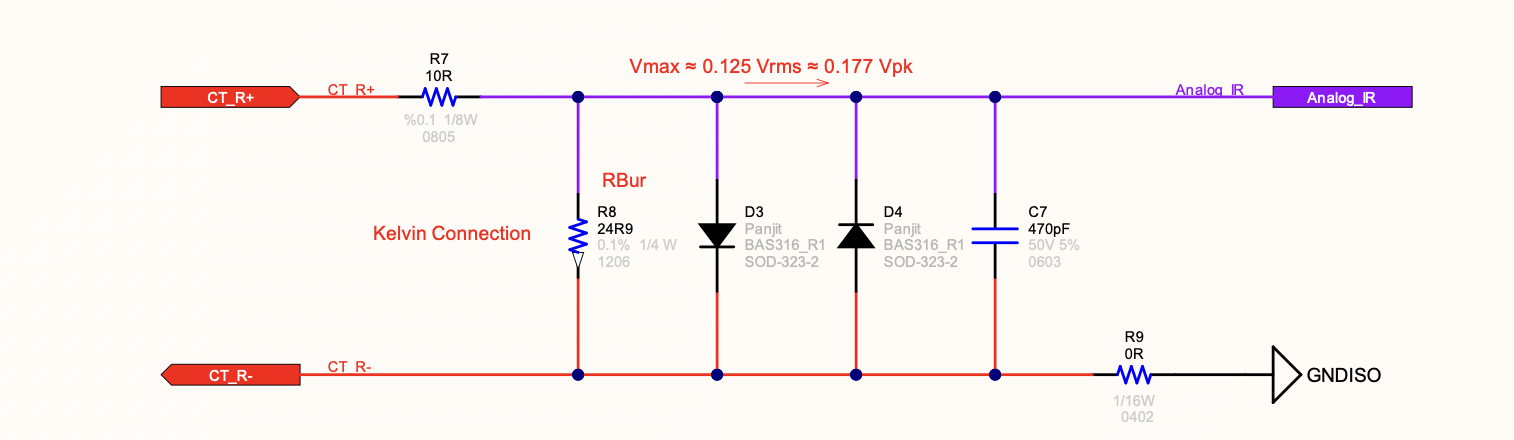

Akım trafosu sekonderi diferansiyel olarak burden direncine bağlanır; burden üzerindeki gerilim, AFE’nin akım girişine gider. Seri küçük bir direnç ve RC ağı ile HF sönümleme/anti‑aliasing sağlanır. Gerekirse sekonder açık kalmasına karşı koruma elemanları (örn. zener/TVS veya klamp diyot) eklenir.


Burden Direnci Hesabı

CT, primer akımı IPI_{\text{P}}’yi sekonderde ISI_{\text{S}} akımına çevirir:

IS,peak=IP,peakNI_{\text{S,peak}} = \frac{I_{\text{P,peak}}}{N}

Burden üzerindeki hedef tepe gerilim VB,peakV_{\text{B,peak}} seçilerek burden değeri:

RB=VB,peakIS,peak=NVB,peakIP,peakR_{\text{B}} = \frac{V_{\text{B,peak}}}{I_{\text{S,peak}}} = \frac{N\,V_{\text{B,peak}}}{I_{\text{P,peak}}}

Ölçüm entegresi (AFE) için güvenli tepe gerilim hedefi olarak VB,peak=0.20VV_{\text{B,peak}} = 0.20\,\text{V} (±200 mV) seçilebilir; bu, ±250 mV doyum limitine bir marj bırakır. RMS formunda:

VB,RMS=VB,peak2,IS,RMS=IP,RMSNV_{\text{B,RMS}} = \frac{V_{\text{B,peak}}}{\sqrt{2}},\quad I_{\text{S,RMS}} = \frac{I_{\text{P,RMS}}}{N}

Burden güç kaybı yaklaşık:

PB=IS,RMS2RBP_{\text{B}} = I_{\text{S,RMS}}^2\,R_{\text{B}}

Örnek (taslak): IP,RMS=20AI_{\text{P,RMS}}=20\,\text{A}, N=1000N=1000, VB,peak=0.20VV_{\text{B,peak}}=0.20\,\text{V}RB10ΩR_{\text{B}} \approx 10\,\Omega, IS,RMS=20mAI_{\text{S,RMS}}=20\,\text{mA}, PB4mWP_{\text{B}}\approx 4\,\text{mW}.


Doyum ve Lineerlik Marjı

CT çekirdeği BmaxB_{\text{max}} sınırı nedeniyle primer akım ve burden kombinasyonuna duyarlıdır. Pratik yaklaşım, nominal primer akımın üzerinde (ör. 1.2×) hâlâ lineer çalışmayı ve VB,peakV_{\text{B,peak}}’in AFE limitine yaklaşmamasını sağlamaktır. Emniyet için:

  • VB,peak0.20VV_{\text{B,peak}} \le 0.20\,\text{V} hedefi,
  • RBR_{\text{B}} toleransı ve sıcaklık katsayısı düşük seçimi,
  • Sekonder açık devreye karşı klamp elemanı.

Faz Kompanzasyonu ve Anti‑Aliasing

CT ve burden, düşük faz hatası verir; ancak giriş önünde bir RC ile HF sönümleme yapılır. Eşdeğer kesim frekansı:

fc12πReqCFf_c \approx \frac{1}{2\pi R_{\text{eq}} C_{\text{F}}}

Burada ReqR_{\text{eq}} AFE girişinin gördüğü efektif dirençtir (yaklaşık RBR_{\text{B}} + seri RR). 50/60 Hz bandında faz kayması küçük kalacak şekilde fcf_c tipik olarak birkaç kHz seçilir (ör. fc3f_c\sim 35kHz5\,\text{kHz}).

Faz hatası yaklaşık:

φarctan ⁣(ffc)(f=50Hz)\varphi \approx -\arctan\!\left(\frac{f}{f_c}\right)\quad (f=50\,\text{Hz})


Güvenlik: Sekonder Açık Devre

CT sekonderi açık kalırsa çekirdek doyar ve yüksek gerilimler oluşabilir. Önlemler:

  • Burden devresi kalıcı olarak bağlanmalı; konnektör/anahtar ile seri kesilmemeli.
  • Sekondere paralel düşük kapasitanslı klamp (örn. antiparalel diyot çifti) veya uygun düşük voltajlı TVS eklenebilir.
  • AFE girişine küçük seri direnç (1010100Ω100\,\Omega) ve RC ile HF enerji sınırlanır.

Komponent Seçimi (Alternatifli)

Bu bölümde her eleman için seçim kriterleri, 3 alternatif üretici PN’i ve mühendislik gerekçeleri verilir. Sonunda seçilen kombinasyon ve tahmini maliyet tablo halinde özetlenir.

Akım Trafosu (CT) — CST-1005 (Triad Magnetics)

DurumÜretici/SeriPNSargı oranı (N)Nominal AkımFrekansNot
SeçilenTriad CSTCST‑10051000:15 A50/60 HzÖnerilen burden: 40 Ω
AlternatifTalep üzerineEşdeğer sınıf/lineerlik
AlternatifTalep üzerineTedarik esnekliği

Not: Datasheet’e göre 5 A RMS’de RB=40ΩR_{\text{B}}=40\,\Omega önerilir; bu durumda VB,RMS=IS,RMSRB=5A1000×40Ω=0.20VV_{\text{B,RMS}}=I_{\text{S,RMS}}\,R_{\text{B}}=\frac{5\,\text{A}}{1000}\times 40\,\Omega=0.20\,\text{V}, tepe değeri 0.283V\approx 0.283\,\text{V} olur. AFE tepe limitine göre marj gerekirse RB28R_{\text{B}}\sim 2833Ω33\,\Omega seçilebilir.

Burden Direnci — RBR_{\text{B}} (datasheet önerisi)

DurumÜretici/SeriPNDeğerPaketTolerans/TCRSeçim Sebebi
SeçilenVishay TNPWTNPW0603/0805 (örn.)40 Ω0603/08050.1%, 25–50 ppm/°CDatasheet önerisi (5 A, 1000:1)
AlternatifYageo RTRT0603/0805 (örn.)(hesap)0603/08050.1%Geniş stok
AlternatifPanasonic ERAERA‑x(hesap)0603/08050.1%Yüksek stabilite

Not: RBR_{\text{B}} değeri kanal tasarımına göre değişir; güç hesabı ile paket gücü doğrulanmalıdır.

Seri Direnç — RSR_{\text{S}} (10–100 Ω)

DurumÜretici/SeriPNDeğerPaketToleransSeçim Sebebi
SeçilenVishay CRCWCRCW0603 (örn. 47 Ω)47 Ω06031%HF darbe sınırlama
AlternatifYageo RCRC0603 (10–100 Ω)06031%Eşdeğer
AlternatifPanasonic ERJERJ‑3E06031%Alternatif tedarik

RC Filtre Kapasitörü — CFC_{\text{F}} (C0G/NP0 önerilir)

DurumÜretici/SeriPNDeğerPaketDielektrik/VoltSeçim Sebebi
Seçilen.Murata GRMGRM1885C1H472JA01 (örn.)4.7 nF0603C0G / 50 VFaz kararlılığı
AlternatifTDK CC1608C0G1H332J3.3 nF0603C0G / 50 Vfc ayarı
AlternatifKEMET CC0603C472J5G4.7 nF0603C0G / 50 VEşdeğer

Klamp/TVS (opsiyonel, sekonder koruma)

DurumÜretici/SeriPNTipV_CLPaketNot
SeçilenDiode Inc.BAV99DW (çift)Diyot klamp~0.7 VSOT‑363Düşük kapasitans, antiparalel
AlternatifNexperiaPESD5VTVS5 VSOD‑523Düşük C, hızlı
AlternatifLittelfuseSP1005TVS5 V0402Tahta içi hassas koruma

Seçilen Kombinasyon ve Gerekçe

BileşenÜretici/SeriPNDeğerPaketBirim fiyat (USD)Adet
CTTriad CSTCST‑10051000:1 / 5 A2.002.00×1
Burden RBR_{\text{B}}Vishay TNPW(hesaplanan değer)(hesap)0603/08050.0200.020×1
Seri RSR_{\text{S}}Vishay CRCWCRCW0603 (47 Ω)47 Ω06030.0050.005×1
CFC_{\text{F}}Murata GRMGRM1885C1H472JA014.7 nF06030.0060.006×1
KlampDiode Inc.BAV99DWSOT‑3630.0200.020×1

Gerekçe: RBR_{\text{B}} ince film ve düşük TCR ile oran doğruluğu sağlar; C0G kapasitör faz stabilitesini korur; seri RR darbe akımını sınırlar; klamp elemanı sekonder açık devre anında AFE’yi korumaya yardımcı olur.


Tahmini Maliyet (1 Faz / 3 Faz)

Örnek birim fiyatlar (USD, yaklaşık): CT dahil toplam maliyet aşağıdaki gibi hesaplanır.

Hesap (pasifler):

Cfaz, pasif=0.020+0.005+0.006+0.020=0.051$C3faz, pasif=3×0.051=0.153$ C_{\text{faz, pasif}} = 0.020 + 0.005 + 0.006 + 0.020 = 0.051\,\$ \\ C_{3\,\text{faz, pasif}} = 3\times 0.051 = 0.153\,\$

CT dahil toplam:

Cfaz=CCT+Cfaz, pasif=2.00+0.051=2.051$C3faz=3×Cfaz=3×2.0516.153$ C_{\text{faz}} = C_{\text{CT}} + C_{\text{faz, pasif}} = 2.00 + 0.051 = 2.051\,\$ \\ C_{3\,\text{faz}} = 3\times C_{\text{faz}} = 3\times 2.051 \approx 6.153\,\$
