B107AA-R6 GSM Kullanılmayan Pinler
Revizyon Bilgisi
Bu teknik doküman B107AA R6 için hazırlanmış olup yeni yapılacak olan tasarımlara kaynak niteliğindedir.
Kullanılmayan Pinler
Modem üzerinde çok sayıda opsiyonel arayüz bulunur. Bu tasarımda kullanılmayan pin grupları şematikte "cross" ile işaretlenmiş ve fonksiyonel olarak devre dışı bırakılmıştır. Bu bölümün amacı; hangi arayüzlerin neden kullanılmadığını, şematikte nasıl temsil edildiğini ve üretimde/sahada “floating pin” kaynaklı risklerin nasıl yönetileceğini netleştirmektir.

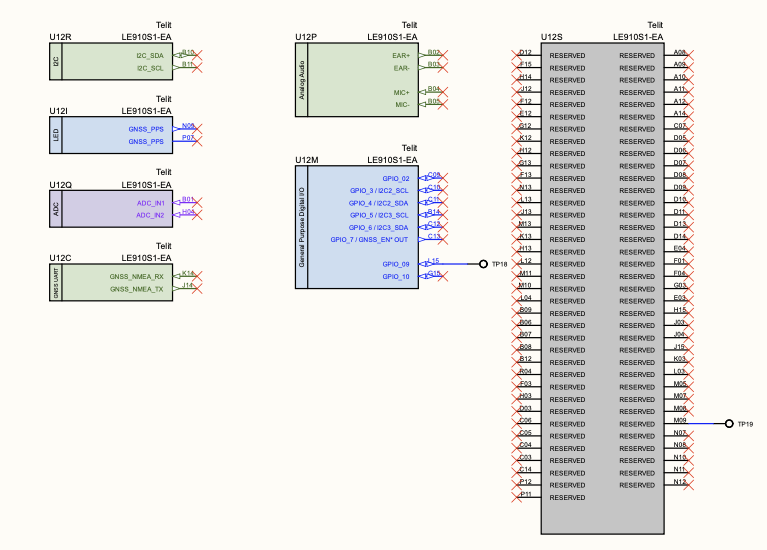

Şematikte gösterim yaklaşımı
- Cross işareti, ilgili pin grubunun bu tasarımda kullanılmadığını belirtir.
- Kullanılmayan pinler için temel hedef; EMI’ye açık, rastgele davranış üreten floating durumunu engellemek ve ileride revizyonlarda yeniden kullanım ihtimalini korumaktır.
- “Kullanılmayan” ifadesi, pinin modemde fiziksel olarak var olduğu ama bu kartta herhangi bir harici fonksiyona bağlanmadığı anlamına gelir.
Kullanılmayan arayüz grupları
Aşağıdaki tabloda, bu tasarımda devre dışı bırakılan arayüz grupları ve pratik etkileri özetlenmiştir.
| Grup | Şematikte görülen | Neden kullanılmıyor? |
|---|---|---|
| SIM2 arayüzü | SIM2_* (cross) | Tek SIM yeterli; mekanik basitleştirme |
| Audio arayüzü | EAR/MIC (cross) | Ses ihtiyacı yok / IoT veri odaklı. |
| GNSS arayüzü | NMEA/PPS vb. (cross). | Bu revizyonda GNSS kullanılmıyor |
| ADC girişleri | ADC_Nx (cross) | Analog ölçüm modemden alınmıyor |
| Ek I2C/GPIO fonksiyonları | Opsiyonel GPIO/I2C (cross) | MCU tarafı yeterli / sadelik |
