Revizyon Bilgisi

Bu teknik doküman B107AA R6 için hazırlanmış olup yeni yapılacak olan tasarımlara kaynak niteliğindedir.

Serial ID (DS28CM00)

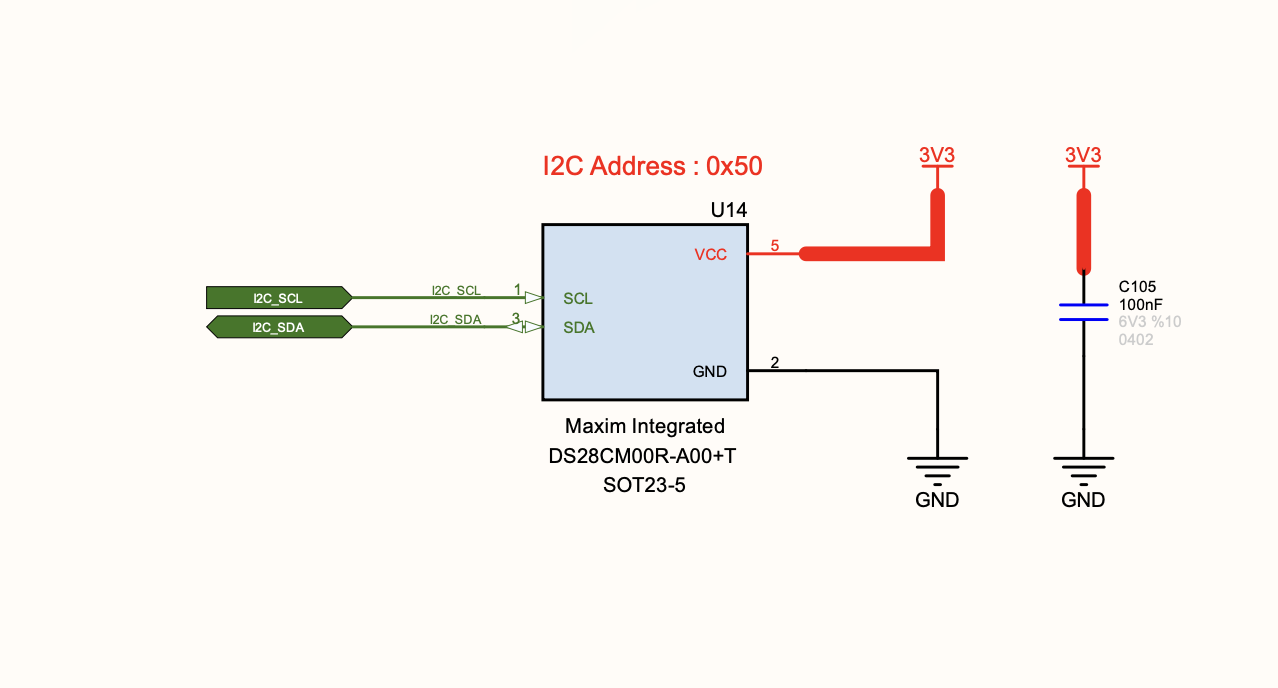

B107AA R6 I2C Serial ID (DS28CM00)
I2C Adresi

I2C adresi: 0x50

Cihaz kimliklendirme için I2C bus üzerinde DS28CM00 (kısaca “Serial ID”) kullanılmıştır. Bu entegre; fabrikada lazer ile programlanmış, değiştirilemeyen 64-bit kayıt (registration) numarasını I2C/SMBus üzerinden okunabilir hale getirir.

Bu 64-bit kimlik, B107AA ailesinde cihazın ana kimliği olarak kabul edilir:

  • Backend tarafında cihazı tekil olarak eşleştirmek (device identity).
  • Üretimde kartı otomatik tanıma ve seri takibi.
  • Serviste kart değişimi/onarım gibi durumlarda kartın gerçekten hangi cihaza ait olduğunu doğrulama.
  • Sahadan gelen tüm paketlerde cihazı belirtmek için tek kaynağın bu ROM ID olması.

Not: Bu entegre bir kripto güvenlik elemanı değildir; amacı benzersiz kimlik sağlamaktır. Sahada “kimlik sahteciliği” gibi tehditlerin ayrıca ele alınması istenirse, DS28CM00 yerine kripto doğrulama yapan bir güvenli eleman (örn. ATECC608A sınıfı) değerlendirilmelidir.

Cihaz Kimliği Yapısı​

DS28CM00 içerisindeki 64-bit ROM, aşağıdaki alanlardan oluşur:

  • Family Code (8-bit): 0x70
  • Serial Number (48-bit): fabrikada üretilen benzersiz seri
  • CRC (8-bit): ilk 56 bit için CRC-8

Bellek haritası lineer 9 byte’lık bir adres uzayıdır (0x00…0x08):

AdresİçerikAçıklama
0x00ROMFamily code (0x70)
0x01…0x06ROM48-bit seri numara (LSB düşük adreste)
0x07ROMCRC-8 (first 56-bit)
0x08SRAMControl Register (CM bit)

I2C Adresleme ve Bus Davranışı​

  • 7-bit slave adresi: 0x50 (sabit) — aynı bus segmentinde tek DS28CM00 bulunabilir.
  • Hız: Standard-mode (100kHz) ve Fast-mode (400kHz) destekler.
  • Giriş/çıkışlar: SCL/SDA hatları open-drain mantıkla çalışır, pull-up direnç ile VCC’ye çekilmelidir.
  • SMBus timeout: Güç verildiğinde default olarak SMBus modu aktiftir (CM bit=1). Bu modda SCL aynı seviyede kalırsa veya SDA düşükte takılırsa belirli bir sürede arayüz kendini resetler.

Donanım Uygulaması​

Bu sayfada Serial ID, genel I2C hattına paralel şekilde bağlanır:

  • VCC: 3V3
  • GND: GND
  • SCL/SDA: Ana I2C hattı (I2C_Comm neti)
  • Decoupling: VCC’ye yakın 100nF / 0402 bypass kondansatörü

I2C hattının pull-up dirençleri ve test point’ler (TP-SDA/TP-SCL) I2C_Comm/Block sayfalarında merkezi olarak ele alınmıştır. Serial ID tarafında ekstra pull-up eklenmez; bus genelindeki karar geçerlidir.

Pull-up Direnci İçin Hızlı Mühendislik Kontrolü​

I2C’de yükselme zamanı (rise time) kabaca:

tr≈0.8473⋅RPU⋅CBUSt_r \approx 0.8473 \cdot R_{PU} \cdot C_{BUS}

Standard-mode için tipik limit tr(max)≈1000 nst_{r(max)}\approx 1000\,ns, Fast-mode için tr(max)≈300 nst_{r(max)}\approx 300\,ns kabul edilir.

Örnek: CBUS=100 pFC_{BUS}=100\,pF varsayımıyla Fast-mode için üst sınır:

RPU(max)≤tr(max)0.8473⋅CBUS≈300 ns0.8473⋅100 pF≈3.5 kΩR_{PU(max)} \le \frac{t_{r(max)}}{0.8473 \cdot C_{BUS}} \approx \frac{300\,ns}{0.8473 \cdot 100\,pF} \approx 3.5\,k\Omega

Bu yüzden bus üzerinde çoklu slave + kablo/konnektör kapasitansı artıyorsa 4.7kΩ yerine 3.3kΩ/2.2kΩ gibi daha düşük değerler tercih edilebilir. Akım bütçesi ve sürücü yetenekleri buna göre kontrol edilir.

Komponent Seçimi​

Seçilen Komponentler​

Aşağıdaki seçimler, bu sayfanın işlevini minimum BOM ile sağlayacak şekilde yapılmıştır.

  • U: DS28CM00R-A00+T (SOT23-5)
  • C: 100nF, 6.3V, X7R, 0402 (VCC decoupling)

Alternatifler​

AlternatifArtıEksiPrototip (1–10)Pilot (100)Seri (1k+)
Microchip 24AA02E64 / 24AA02E48 sınıfı (EUI-64/EUI-48)Yaygın tedarik, I2C tabanlı UIDAdresleme/haritalama farklı; bazı varyantlar EEPROM alanı içerir$0.55$0.40$0.28
ST M24AA02E64 sınıfıEUI-64, geniş ekosistemBOM/tedarik tercihlerine bağlı$0.65$0.48$0.35
Kripto güvenli elemanlar (ATECC608A / ATECC608B vb.)Kimlik + doğrulama/anahtar saklamaMaliyet ve yazılım entegrasyonu daha yüksek$1.60$1.10$0.75

Not: Bu fiyatlar tahmini aralıklardır ve paket tipi, tedarikçi, stok ve adetlere göre değişir. Kripto güvenli elemanlar için yazılım entegrasyonu ve üretim test maliyeti de (süre/işçilik) hesaba katılmalıdır.

Tahmini Maliyet​

Aşağıdaki maliyetler tahmini olup tedarikçi, stok ve adetlere göre ciddi değişebilir.

KalemAdetSeçilenPrototip (1–10)Pilot (100)Seri (1k+)
Serial ID1DS28CM00R-A00+T$0.60$0.45$0.35
Decoupling1100nF 0402 X7R$0.01$0.005$0.003
Toplam$0.61$0.455$0.353

Bu sayfanın BOM’u çok küçük olduğu için toplam maliyeti esasen Serial ID entegresi belirler. En kritik kalite noktası; üretimde okunan ID’nin (family code + CRC dahil) otomatik test ile doğrulanmasıdır.
